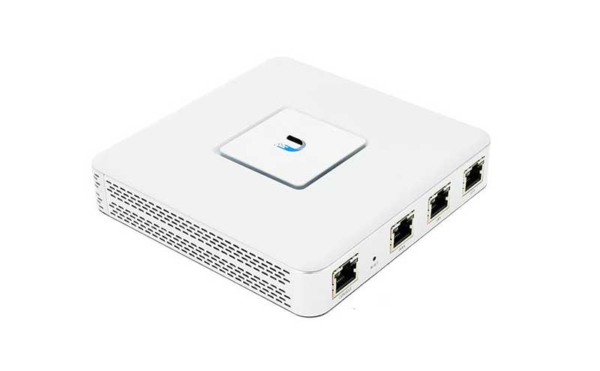

Unifi – Aparato de Seguridad – 3 Puertos

Especificaciones
• Dimensiones: 135 x 135 x 28,3 mm / (5,32 x 5,32 x 1,11")
• Peso: 366 g (12,9 oz)
• Interfaces de red:
• Puerto serie de consola: (1) puerto serie RJ45
• Puertos de datos: (3) puertos Ethernet 10/100/1000
• Consumo máximo de energía: 7W
• Fuente de alimentación: Adaptador de alimentación de 12 V CC, 1 A (incluido)
• Rango de tensión admitido: De 9 a 24 V CC
Luces LED
• Sistema: Estado
• Puerto serie de consola: Alimentación
• Puertos de datos: Velocidad/enlace/actividad
Rendimiento de transmisión de capa 3
• Tamaño del paquete: 64 bytes 1 000 000 pps
• Tamaño del paquete: 512 bytes o mayor: 3 Gbps (tasa de línea)
Procesador: Con doble núcleo a 500 MHz, MIPS64 con aceleración de hardware para procesamiento de paquetes
Memoria del sistema: 512 MB de RAM DDR2
Almacenamiento flash incorporado: 2 GB
Montaje en bastidor: Sí
Temperatura de funcionamiento: De -10° C a 45° C (de 14° F a 113° F)
Humedad de funcionamiento: De 10 a 90 % sin condensación
Certificaciones: CE, FCC, IC
Indicaciones de seguridad
Lea, siga y conserve estas instrucciones.
Preste atención a todas las advertencias.
Utilice exclusivamente los dispositivos o accesorios indicados por el fabricante.
Requisitos del sistema controlador UniFi:
• Microsoft Windows 8, Mac OS X o Linux
• Java Runtime Environment 1.6 (o superior)
• Navegador web: Mozilla Firefox, Google Chrome, Microsoft Edge o Microsoft Internet Explorer 11
• Software del controlador UniFi v5.4 o superior (disponible en: ui.com/download/unifi)
HARDWARE

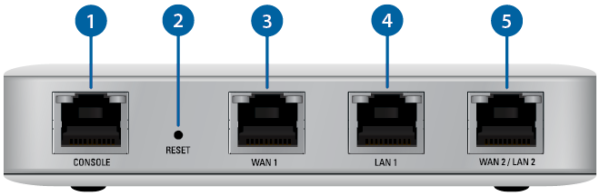

Panel de puertos
Consola: Puerto de consola serie RJ45 para la gestión de la CLI. Utilice un cable de consola serie RJ45 a DB9 para conectar el puerto de consola a su equipo. A continuación, defina la configuración mediante los siguientes ajustes:
• Velocidad en baudios 115200
• Bits de datos 8
• Paridad NINGUNA
• Bits de parada 1
• Control de flujo: NINGUNO
Restablecer: Restablece los valores predeterminados de fábrica. La puerta de enlace UniFi debe estar encendida. Mantenga pulsado el botón Reset (Restablecimiento) durante unos 10 segundos hasta que el indicador LED derecho del puerto WAN 2 / LAN 2 comience a parpadear y se quede encendido de forma continua. Después de unos segundos, el indicador LED se apagará y la puerta de enlace UniFi se reiniciará automáticamente.
Puerto WAN 1: Admite conexiones WAN Ethernet de 10/100/1000. La configuración predeterminada es DHCP client (Cliente DHCP).
Puerto LAN 1: Admite conexiones LAN Ethernet de 10/100/1000. La configuración predeterminada es DHCP Server (Servidor DHCP). IP del servidor: 192.168.1.1/24
Puerto WAN 2 / LAN 2: Admite conexiones Ethernet de 10/100/1000. Configure el puerto mediante la interfaz de configuración de la puerta de enlace UniFi.

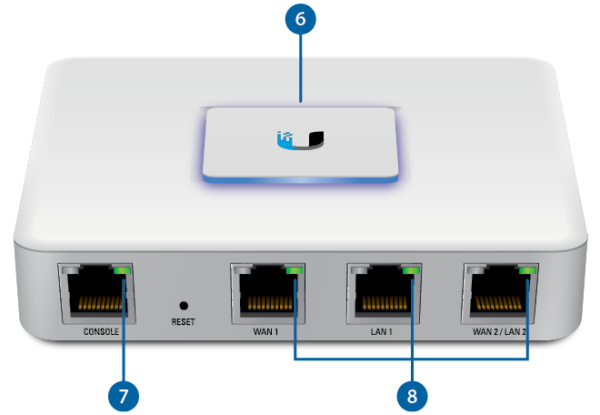

LED de alimentación
• Desactivada: Desactivado
• Verde: Activado
LED de velocidad/enlace/actividad
• Desactivada: Sin conectar
• Ámbar: Enlace establecido a 10/100 Mbps
• Ámbar parpadeante: Enlace/actividad a 10/100 Mbps
• Verde: Enlace establecido a 1000 Mbps
• Verde parpadeante: Enlace/actividad a 1000 Mbps
Montaje en pared (opcional)
Puede administrar su red inalámbrica y ver estadísticas de la red mediante la interfaz de administración del controlador UniFi. Para obtener información sobre la configuración y el uso del software del controlador UniFi, consulte la guía del usuario que se encuentra en nuestro sitio web: ui.com/download/unifi
Implementación del enlace de seguridad UniFi:
1. Desde el panel del controlador UniFi, haga clic en Devices (Dispositivos) en la barra izquierda del menú.
2. Localice el interruptor UniFi en la lista de dispositivos en la columna Model (Modelo). Haga clic en Adopt (Implementar).
3. El LED del sistema del interruptor UniFi cambiará a azul para confirmar que se ha implementado con éxito.
Configuración opcional de puerto WAN a través de la capa 3
De forma predeterminada, el puerto WAN se define en DHCP para que el proveedor de servicios le pueda asignar los ajustes de red.Para cambiar la configuración, conecte un ordenador directamente (o mediante un conmutador) al puerto LAN 1 de la puerta de enlace UniFi.
1. Abra un explorador web y vaya a https://setup.ui.com
2. Introduzca su Username (Nombre de usuario) y Password (Contraseña). Haga clic en Sign In (Iniciar sesión). Nota: Si ningún controlador UniFi ha adoptado la puerta de enlace UniFi, se omitirá la ventana de inicio de sesión y aparecerá la ventana Setup (Configuración).
3. En la ventana Setup (Configuración), haga clic en Edit Configuration (Editar configuración) para configurar el puerto WAN en DHCP, Static IP (IP estática) o PPPoE.
Contenido del paquete:
• Puerta de enlace de seguridad UniFi
• Adaptador de alimentación (12 V, 1 A)
• Cable de alimentación
• Tornillos (2)
• Tacos para tornillos (2)
ADVERTENCIA DE USO
• La falta de ventilación adecuada puede provocar riesgo de incendio. Mantenga al menos 20 mm de separación junto a los orificios de ventilación para que haya una ventilación adecuada.
• Para reducir el riesgo de incendio o descarga eléctrica, no exponga el producto a la lluvia ni a la humedad.
• No utilice este producto en un lugar en el que pueda sumergirse en agua.
• Evite utilizar este producto durante una tormenta eléctrica. Existe la remota posibilidad de se produzca una descarga eléctrica causada por los rayos.
Información de seguridad eléctrica
• Es obligatorio cumplir los requisitos de corriente, frecuencia y voltaje indicados en la etiqueta del fabricante. La conexión a una fuente de alimentación diferente a las especificadas puede ocasionar un funcionamiento incorrecto, daños en el equipo o riesgo de incendio si no se respetan las limitaciones.
• Este equipo no contiene piezas que un operador pueda reparar. Solo un técnico de servicio cualificado debe proporcionar servicios.
• Este equipo se suministra con un cable de alimentación desmontable que dispone de un cable de tierra de seguridad integral diseñado para conectarse a una toma de tierra de seguridad.
• No sustituya el cable de alimentación por otro distinto al tipo aprobado proporcionado. Nunca utilice un enchufe adaptador para conectar a una salida de dos cables, ya que se detendrá la continuidad del cable de tierra.
• El equipo requiere el uso del cable de tierra como parte de la certificación de seguridad. La modificación o el uso indebido puede ocasionar un riesgo de descarga, lo cual podría provocar lesiones graves o la muerte.
• Si tiene alguna duda acerca de la instalación, póngase en contacto con un electricista cualificado o con el fabricante antes de conectar el equipo.
• El adaptador de CA indicado proporciona una puesta a tierra de seguridad. Para la instalación en un edificio deberá proporcionarse una protección de reserva contra cortocircuitos adecuada.
• Debe instalarse una conexión protectora de acuerdo con las normas y reglamentos nacionales de cableado.
